ARLink-P410-S 无线图传模块

1 简介

        ARLink-P410-S 是一款 1.4G 单频高带宽、高功率、2x2 MIMO 的无线数据传输模块，基 于 TDD 的原理，采用 OFDM 和 MIMO 等关键技术，提高频带利用率的同时提供更远传输 距离，支持自动跳频和 MCS 自主动态调整，具有距离远、抗干扰能力强、低时延等优点。 本产品作为高度集成的模块产品，可广泛应用于无人机、安防监控、无线投屏、无线影音、 特种巡查等领域，可满足客户快速开发应用的需求。

        ARLink-P410-S 可以运行在 AP、Device 和 Relay 模式，构建稳定可靠的远距离无线通 讯；模块支持星型组网和中继组网，星型组网模式下单芯片最大可支持 1 个 AP 对应 8 个 Device 的无线传输，并可多芯片扩展至 1 对 16 个节点的无线传输 。 ARLink-P410-S 支持 AP 和 Device 之间的测距功能，单次测距的误差在正负 10 米以内； 经过多次平均，误差可以减小到正负 1 米之内。支持低功耗工作模式，运行在 AP 模式的模 块可以无线唤醒处于低功耗模式运行在 Device 模式的模块。

2 模块技术特点

 基于 TDD 的原理，采用 OFDM 和 MIMO 等关键技术，提高频带利用率。

 支持 256QAM/64QAM/16QAM/QPSK/BPSK 的调制模式以及自主动态调整。

 支持 1.25MHz/2.5MHz/5MHz/10MHz/20MHz/40MHz 信道带宽以及自主动态调整。

 支持 AES 加密，支持多种安全策略，防止非法监听与截获。

 采用跳频方案，实时监控干扰情况，自动选择跳频范围；根据当前信道的干扰情况，自 动快速变换频点以及调整调制与编码策略（MCS）。

 支持星型组网加中继组网，可构建无线多跳组网应用。

 支持 500km/h 高移动性连接。

 空口传输最高速率可达 160Mbps。

 支持无线测距，单次测距的误差在正负 10 米以内；经过多次平均，误差可以减小到正 负 1 米之内。

3  模块关键规格

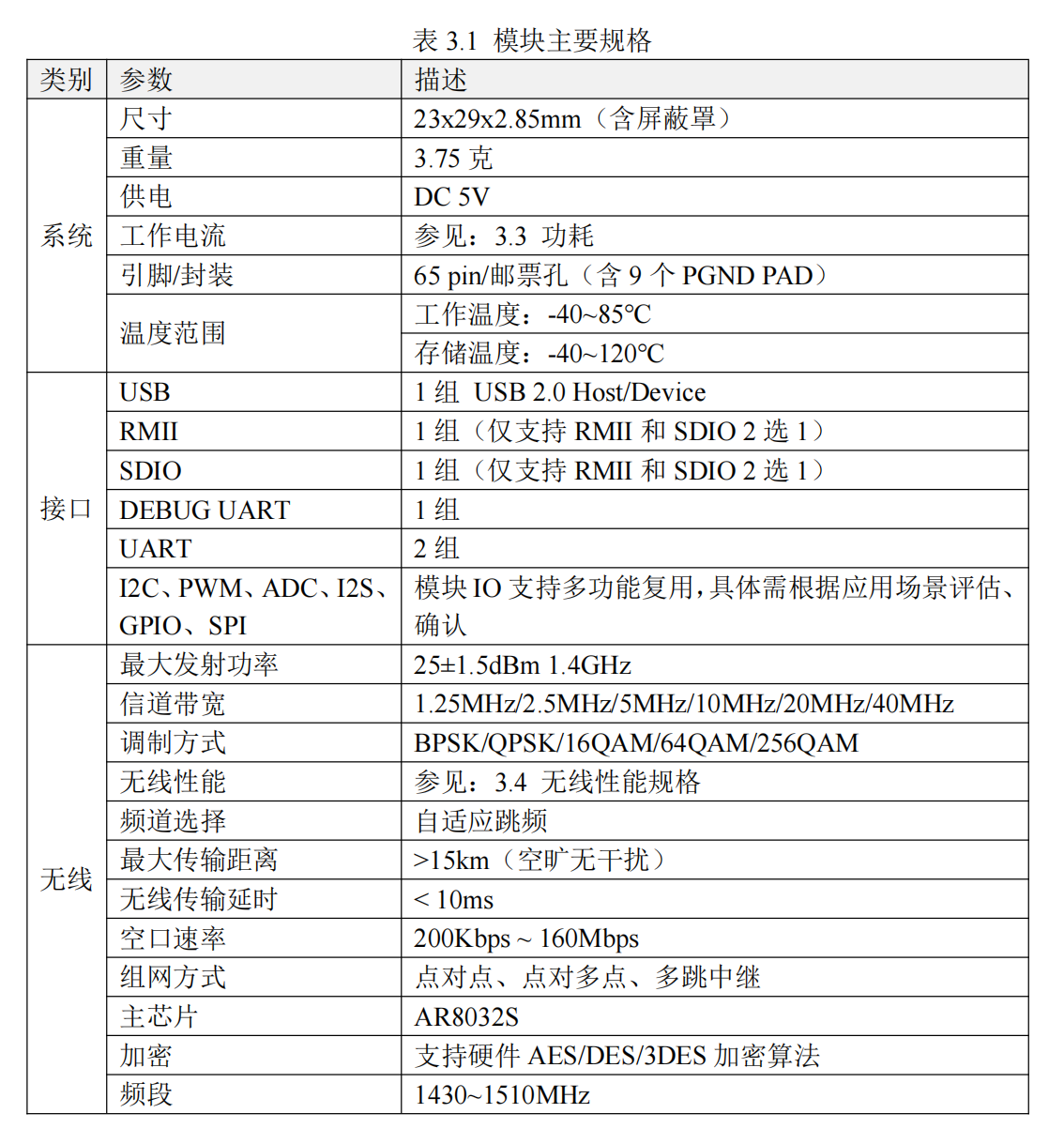

3.1 基本特性

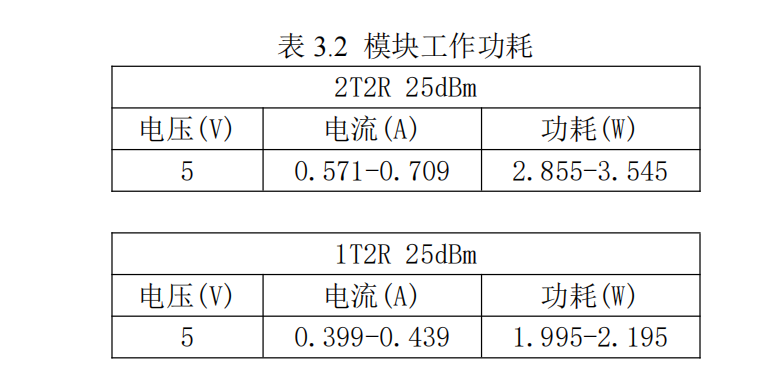

3.2 工作功耗规格

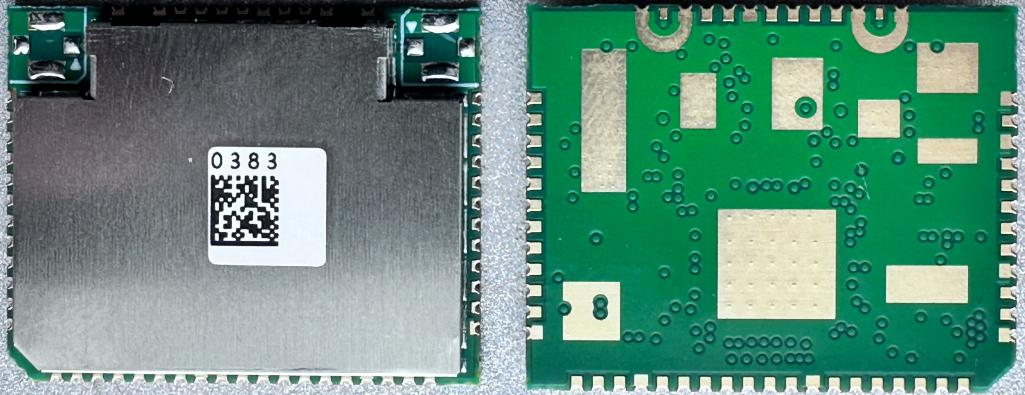

模块尺寸
