中微爱芯安防摄像头IPC 芯片应用

发布时间:2024-07-22 23:41浏览次数:times

【产品推介】超越视界,解锁你的“第三只眼”——中微爱芯安防摄像头IPC 芯片应用

 中微爱芯 无锡中微爱芯电子有限公司 2024年07月12日 16:37

网络摄像头IPC(Internet Protocol Camera)是结合互联网技术的新一代市场主流安防摄像机,常与路由器、交换机、NVR(网络视频录像机)等设备组建成监控系统,它可以将视频、音频、报警及控制信号通过网络传输,接受网络监控主机(NVR或监控管理平台)的管理。

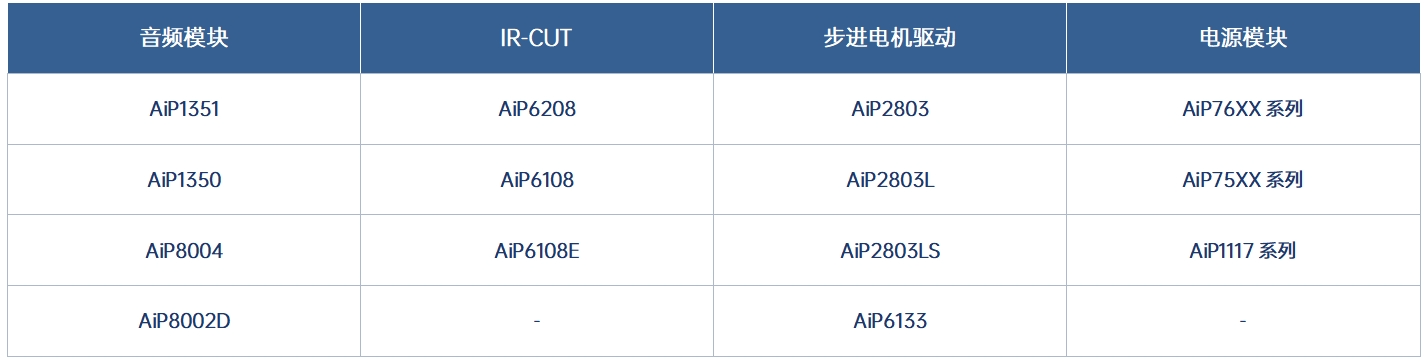

中微爱芯研发的芯片可应用在网络摄像头(IPC)的音频、机械结构驱动、电源等模块,具体产品架构如下:






Audio module

音频模块

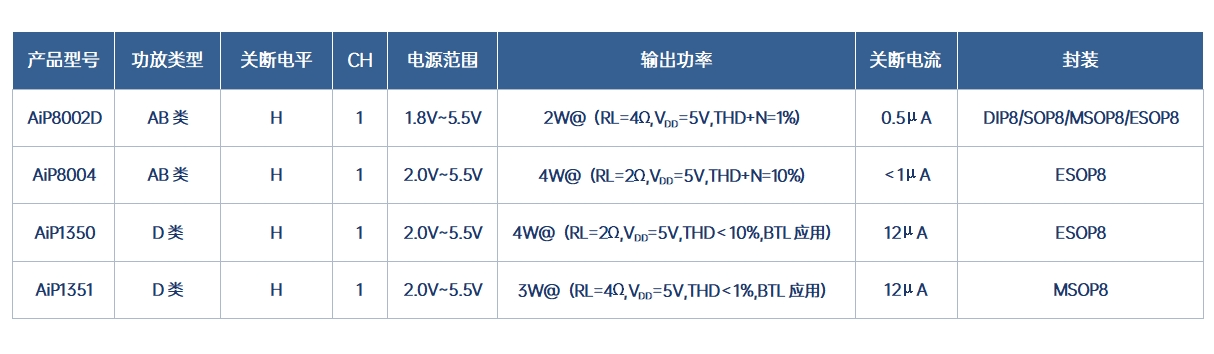

音频模块在IPC系统中扮演着至关重要的角色,除了可实现智能语音交互控制功能,还可完成监控、安全警示及报警功能,改善用户体验,实现更灵活、更个性化的应用。中微爱芯可提供AB类、D类功放如下:


这四款音频功放芯片均内置了过热保护机制,通过配置外围参数可以调整放大器的电压增益,输出无需外接耦合电容或自举电容,通过控制SD进入关断模式,从而减少功耗,芯片单位增益稳定,应用方便。





Mechanical structure drive module

机械结构驱动模块



步进电机驱动

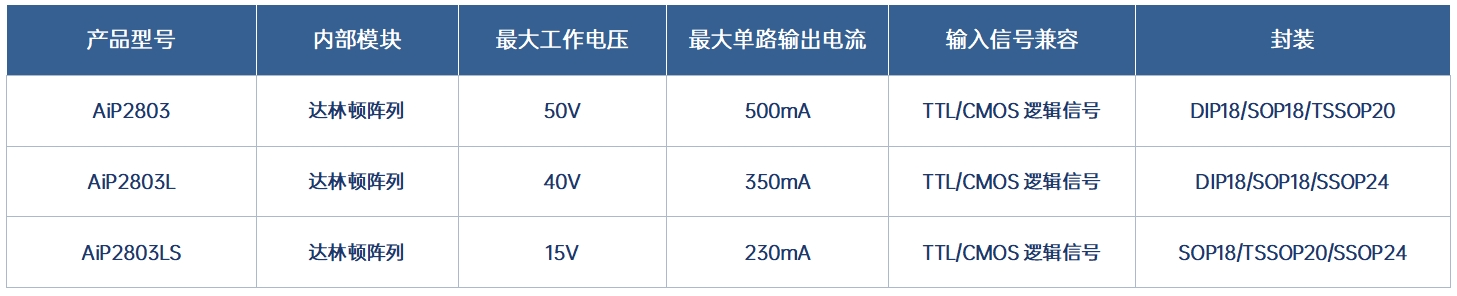

步进电机驱动器在摄像头云台中的主要作用是提供精确、可靠的动力支持,实现摄像头云台的旋转、升降及定位功能。中微爱芯可提供单路输出电流230mA~500mA的步进电机驱动芯片,电路拥有集成度高、易于控制等特点,可匹配不同电压、电流规格的步进电机。


IR-CUT

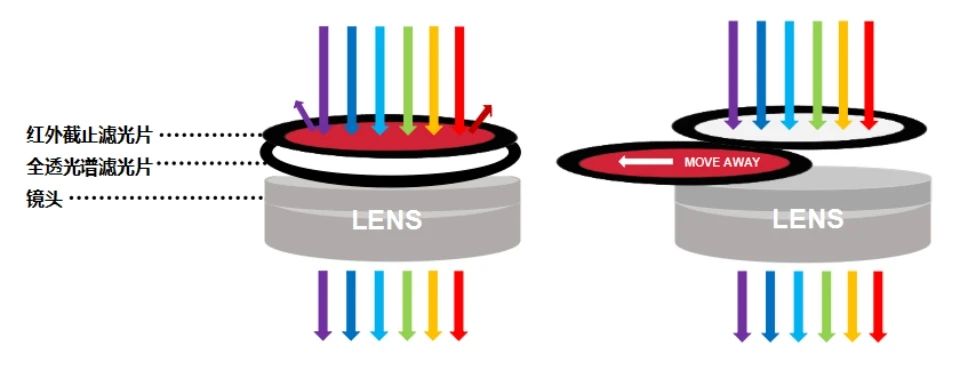

IR-CUT又称双滤光片切换器,在摄像头镜头和感光芯片之间起到滤光的作用,能够大大改善IPC的图像质量。其内部由双滤光片(一片红外截止滤光片和一片全透滤光片) + 电机驱动构成。当摄像头环境光线充足,切换到红外截止滤光片,此时图像颜色非常好,当环境光线很暗,红外灯开启,切换到全透滤光片,此时图像为黑白清晰图像。

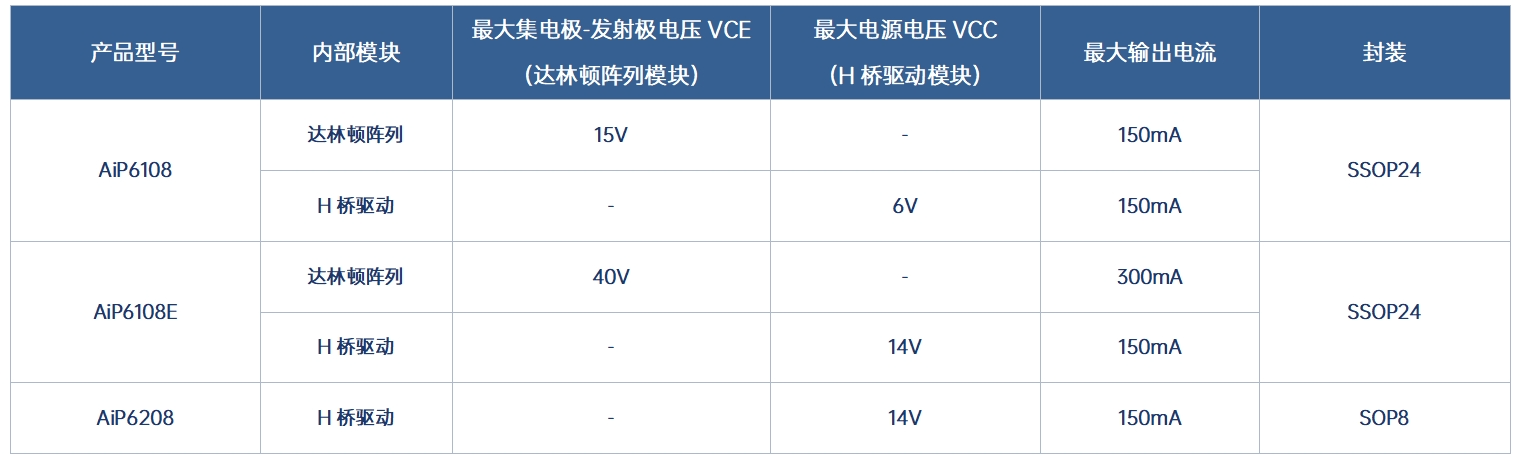

中微爱芯可提供下列IR-CUT电机驱动芯片:




Power module

电源模块



低压差线性稳压器LDO(Low Dropout Regulator)在摄像头中扮演着至关重要的角色,高纹波抑制比(PSRR)和低噪声特性使得LDO能够最大限度降低来自开关稳压器的纹波电压,提供稳定的电压输出,为摄像头提供优质的电源管理功能。由于CMOS图像传感器对标称输入电压的变化十分敏感,因此稳定的电压也有助于摄像头获得更清晰的图像。

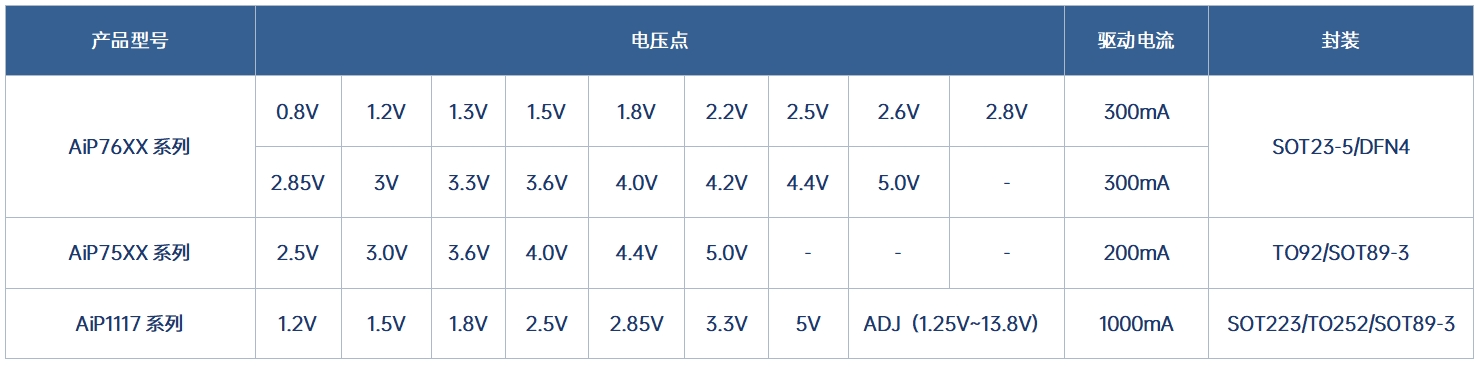

中微爱芯可提供多系列、多电压点的LDO可供选择,如AiP76XX、AiP75XX系列,AiP1117系列,更有电压点可在1.25V~13.8V间调节的AiP1117-ADJ电路可选,满足多种电路需求。




Conclusion

结语



近年来随着安防IPC领域市场规模的持续扩张,芯片作为安防IPC产业链中的核心环节,市场需求也稳步提升。我司芯片可以应用在安防产品的电源、音频、电机驱动、IR-CUT等多个模块,产品种类丰富,性能优秀,适配度高。想要了解更多关于安防领域的产品相关信息,欢迎咨询我们长龙鑫电子。
